スリット仕様
スリッターラインとは、コイルの幅を分割し、より幅の狭いコイルを生産する設備です。
3機のスリッター機械により0.3ｍｍ～9.0ｍｍまでの板厚、350ｍｍ～1,840ｍｍの幅まで加工可能。
熱延・冷延・表面処理と様々な品種に対応いたします。

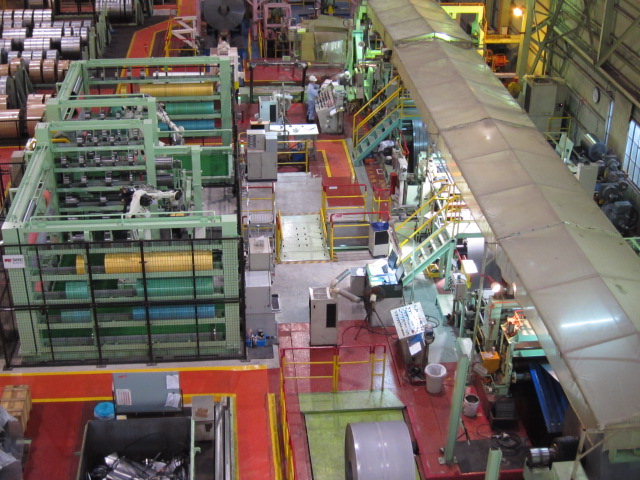

スリッターライン
機械能力仕様
| 1号 | 3号 | ||
| 処理材料 | 熱延・酸洗・冷延・表面処理 | 熱延・酸洗・表面処理 | |
| 板厚 | 1.0～4.5mm | 1.6～9.0mm | |
| 板幅 | 350～1,524mm | 700～1,840mm | |
| ラインスピード | MAX 220 |
MAX 150 |
|
| 母材 | 重量 | MAX 22t | MAX 25t |
| 内径 | φ762,φ724,φ610,φ508 | φ762,φ724,φ610 | |
| 外径 | MAX φ2,200 | MAX φ2,100 | |
| 製品 | 重量 | MAX 22t | MAX 22t |
| 最小幅 | 27mm | 60mm | |
| 内径 | φ610,φ508 | φ762,φ610,φ508 | |
| 外径 | MIN φ700 MAX φ2,000 |
MIN φ1,000 MAX φ2,100 |
|
| 能力 | 板厚2.3mm以下×20条 | 板厚7.0mm以下×14条 | |
| 板厚3.2mm以下×12条 | 板厚8.0mm以下×12条 | ||
| 板厚4.0mm以下×7条 | 板厚9.0mm以下×10条 | ||
| 板厚4.5mm以下×5条 | |||
| 剪断方式 | ドライブカット・プルカット | ドライブカット | |
| 月間加工量 | 5,000t | 8,000t | |
| 4号 | ||
| 処理材料 | 酸洗・冷延・表面処理 | |
| 板厚 | 0.3～2.3mm | |
| 板幅 | 400～1,650mm | |
| ラインスピード | MAX 240 |
|
| 母材 | 重量 | MAX 19t |
| 内径 | φ610,φ508 | |
| 外径 | MAX φ2,000 | |
| 製品 | 重量 | MAX 19t |
| 最小幅 | 27mm | |
| 内径 | φ610,φ508 | |
| 外径 | MIN φ700 MAX φ2,000 |
|
| 能力 | 板厚1.6mm以下×20条 | |
| 板厚2.3mm以下×14条 | ||
| 剪断方式 | ドライブカット・プルカット | |
| 月間加工量 | 4,000t | |
